Сварка каркаса забора, монтаж закладных деталей фундамента или врезка фланцев под давлением выявляют разницу между надежным монтажным инвертором и бытовой поделкой. Бюджетные аппараты грешат завышенным током на табло (пишут 200 А, выдают 130 А), прилипанием электрода при низком напряжении холостого хода и перегревом силовых транзисторов при температуре на стройплощадке выше +25 °C. Качественный инвертор MMA требует честного рабочего цикла (ПН не менее 60% при 160–180 А), туннельной продувки плат и легкого поджига на просаженной сельской сети.

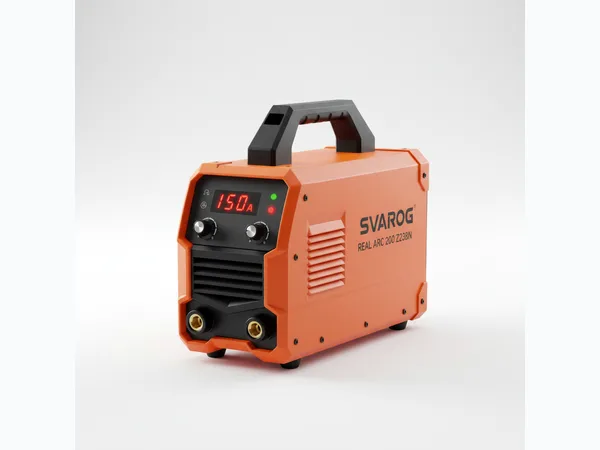

В испытаниях сваркой швеллера электродом УОНИ-13/55 диаметром 4.0 мм стабильное горение дуги продемонстрировал Сварог REAL ARC 200 (Z238N): напряжение холостого хода 60 В, устойчивая работа при входном напряжении от 160 В и честный сварочный ток 200 А. В сегменте легких и компактных аппаратов для монтажных работ на высоте проверенным выбором остается Ресанта САИ-220 с широким диапазоном регулировки и развитой сетью сервиса.
Инженерный гид: критерии выбора сварочного инвертора MMA
Качество сварного шва и глубина провара зависят от вольт-амперной характеристики источника, архитектуры силового блока IGBT и функций облегчения сварки.
1. Силовая схемотехника: архитектура IGBT против устаревших MOSFET
Современные инверторы строятся на биполярных транзисторах с изолированным затвором (IGBT):
- Транзисторы IGBT (Infineon, Fairchild): работают на частотах 40–100 кГц, компактнее и выделяют на 30% меньше тепла по сравнению с MOSFET. Допускают работу при высоких импульсных перегрузках и резких скачках питающего напряжения.
- Туннельная вентиляция: силовой радиатор с транзисторами вынесен в изолированный воздушный туннель. Вентилятор обдувает радиаторы охлаждения, не затягивая металлическую пыль от болгарки на дорожки печатной платы управления. Это предотвращает короткие замыкания в пыльных условиях стройки.
2. Напряжение холостого хода (Uxx) и поджиг электродов УОНИ
Легкость первичного и повторного зажигания дуги зависит от напряжения холостого хода:
- Uxx менее 50–55 В: аппарат уверенно варит только рутиловыми электродами (МР-3). Электроды с основным покрытием (УОНИ-13/55) для ответственных швов постоянно залипают, гаснут и требуют долгого постукивания.
- Uxx от 60 до 80 В: обеспечивает мгновенный поджиг дуги на ржавом металле и стабильное горение основных электродов без брызг и шлаковых включений в корне шва.
3. Аппаратные функции: Hot Start, Arc Force и Anti-Stick
Микропроцессорное управление динамикой дуги компенсирует погрешности сварщика:
- Hot Start (Горячий старт): кратковременный наброс тока на 30–50% в момент касания электрода для мгновенного разогрева сварочной ванны.
- Arc Force (Форсаж дуги): автоматическое увеличение силы тока при опасном сближении электрода с металлом, предотвращающее залипание и обрыв дуги.
- Anti-Stick (Антизалипание): при коротком замыкании аппарат за 0.5 секунды сбрасывает ток до нуля, позволяя легко оторвать электрод без раскаливания обмазки.
4. FMEA: анализ отказов сварочных инверторов
Причины выхода силовой электроники из строя на стройплощадке:
- Пробой IGBT-модулей проводящей пылью: резка металла углошлифовальной машиной рядом со сварочником затягивает поток искр внутрь корпуса. Металлическая пыль замыкает силовые дорожки выпрямителя с напряжением 310 В.
- Перегрев выпрямительных диодов при длинном удлинителе: подключение через 50-метровый удлинитель сечением 1.5 мм² просаживает напряжение до 150 В. Инвертор для удержания выходного тока увеличивает скважность импульсов, что приводит к перегреву входного диодного моста.
- Выгорание клемм байонетных разъемов: неплотная фиксация сварочных кабелей в гнездах DKJ 35-50 вызывает искрение в зазоре и оплавление передней панели.
5. Метрологический регламент сечения кабелей и массы
