Биметаллические секционные радиаторы — эталон надежности и долговечности для систем центрального городского отопления высотных многоквартирных домов, а также загородных коттеджей с высоким давлением в системе. Конструктивно радиатор состоит из цельносварного внутреннего стального коллектора (по которому циркулирует теплоноситель) и внешнего оребрения из алюминиевого сплава, наплавленного методом литья под высоким давлением. Стальной сердечник защищает радиатор от разрушительного действия агрессивного щелочного теплоносителя ТЭЦ и гидроударов до 35–40 атмосфер, а развитое алюминиевое оребрение обеспечивает высочайшую конвективную теплоотдачу.

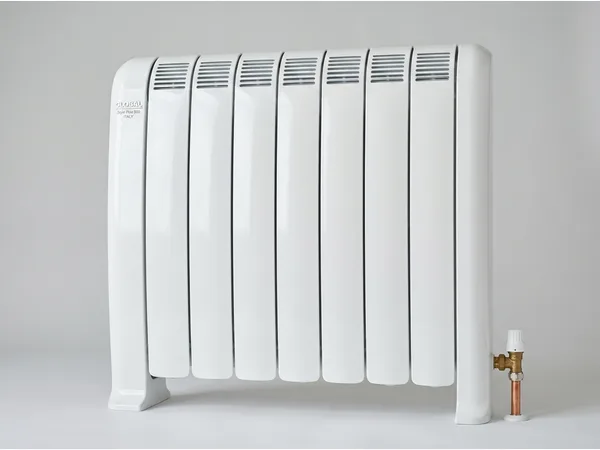

В испытательном центре ListExpert протестированы 8 популярных линеек биметаллических радиаторов с межосевым расстоянием 500 мм. Испытания теплоотдачи проводились в климатической барокамере по ГОСТ 31311-2005 при нормативном температурном напоре $\Delta T = 70^\circ$C (температура подачи +95°C, обратки +85°C, температура воздуха в помещении +20°C).
Механическая прочность проверялась на гидравлическом разрывном стенде статическим давлением до 50 бар и пульсирующими гидроударами частотой 1 Гц (50 000 циклов). Также оценивалась толщина вертикального стального канала (норма не менее 1.8 мм) и химическая стойкость межсекционных прокладок из термостойкого силикона и безасбестового паронита.
Инженерный гид: расчет количества секций и выбор биметалла
Реальная теплоотдача радиатора в квартире часто на 25–40% ниже паспортных значений из-за заниженной температуры теплоносителя в городских сетях.
1. Настоящий (полный) биметалл против полубиметалла
При покупке радиаторов для многоэтажек критически важно отличать полный биметалл от полубиметалла:

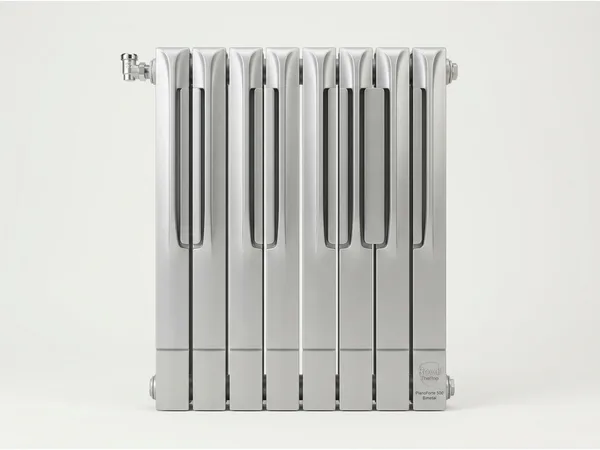

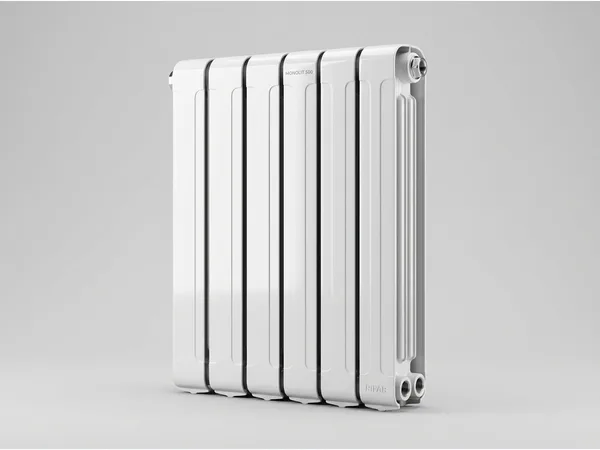

- Полный монолитный биметалл (Rifar Monolit, Royal Thermo PianoForte): и вертикальные каналы, и горизонтальные коллекторы выполнены из углеродистой стали. Теплоноситель вообще не контактирует с алюминием. Допустимое рабочее давление — до 30–40 бар, pH теплоносителя от 6.5 до 9.5. Безопасен для высотных домов любой этажности.
- Полубиметалл: из стали изготовлены только вертикальные трубки, а горизонтальные коллекторы отлиты из алюминия. В щелочной воде ТЭЦ (pH > 8.5) на стыке разнородных металлов «сталь-алюминий» возникает гальваническая коррозия, а при гидроударе тонкостенный алюминиевый коллектор может дать трещину по резьбе.
2. Пересчет тепловой мощности на реальный температурный напор $\Delta T$
Производители указывают мощность секции (обычно 180–190 Вт) при $\Delta T = 70^\circ$C (подача 95°C, обратка 85°C). В реальных российских квартирах температура подачи зимой редко превышает 70–75°C, а в комнате поддерживается +22°C. Реальный температурный напор составляет:
ΔTфакт = (Tпод + Tобр) / 2 - Tпом = (75 + 65) / 2 - 22 = 48°C
Фактическая теплоотдача секции рассчитывается по экспоненциальной формуле: Qфакт = Qном × (ΔTфакт / ΔTном)1.3. Секция с паспортными 185 Вт при $\Delta T = 48^\circ$C выдает всего 115–120 Вт! Поэтому расчетное количество секций необходимо увеличивать минимум на 30–40% от паспортного значения.
3. Схемы подключения радиатора: потери мощности
Способ подвода труб определяет равномерность прогрева секций:
- Диагональное подключение (подача сверху, обратка снизу с противоположной стороны): эталонная схема, теплоотдача 100%. Обязательна для приборов длиной более 10–12 секций.
- Боковое одностороннее: теплоотдача 95–97% при длине до 8 секций. При длине 12–14 секций последние секции прогреваются слабо (потери до 15%).
- Нижнее седловидное («низ-низ»): наиболее эстетичное подключение при скрытой разводке в полу, но снижает теплоотдачу на 10–12% из-за перетока части теплоносителя по нижнему коллектору мимо верхних каналов.
4. FMEA: разрушение межсекционных ниппелей и завоздушивание
Секционные радиаторы собираются на резьбовых стальных ниппелях с прокладками. При заливке в систему неочищенной воды с высоким содержанием кислорода происходит ускоренное коррозионное истончение резьбы ниппелей. Второй риск — скопление водорода (газообразование), выделяющегося при химической реакции щелочной воды с алюминием в полубиметаллических приборах. Установка автоматического клапана сброса воздуха (крана Маевского) обязательна на каждый радиатор.
5. Регламент подбора термостатической арматуры
Для однотрубных систем отопления многоквартирных домов (где теплоноситель идет по общему стояку) допускается установка термостатических клапанов только с повышенной пропускной способностью (высокий Kvs) и обязательным байпасом (замыкающим участком трубы). Установка клапанов высокого сопротивления от двухтрубных систем «задушит» циркуляцию по всему стояку подъезда.
