Инженерный гид: гидравлический расчет циркуляционного насоса
Подбор насоса «на глаз» ведет к двум ошибкам: слабый насос оставит дальние радиаторы холодными, а избыточно мощный создаст свист в термоклапанах и перерасход электричества.
1. Формула требуемой производительности насоса (расход Q)
Расход насоса рассчитывается исходя из переносимой тепловой мощности и температурного перепада в контуре:
Q = P / (1.163 × ΔT)
Где P — тепловая нагрузка в кВт, $\Delta T$ — перепад температур между подачей и обраткой (для классических радиаторов $\Delta T = 20^\circ$C, для низкотемпературного теплого пола $\Delta T = 5^\circ$C). Например, для дома с радиаторным отоплением 15 кВт требуемый расход составляет: 15 / (1.163 × 20) = 0.645 м³/ч (10.7 л/мин). Для контура теплого пола той же мощности расход составит уже 2.58 м³/ч.
2. Расчет гидравлического сопротивления системы (напор H)
Напор циркуляционного насоса не зависит от высоты здания (система закрытая, столб воды в подаче уравновешен столбом воды в обратке). Напор преодолевает только силу трения жидкости о стенки труб и местное сопротивление фитингов:
H = (R × L + ΣZ) / 10 000

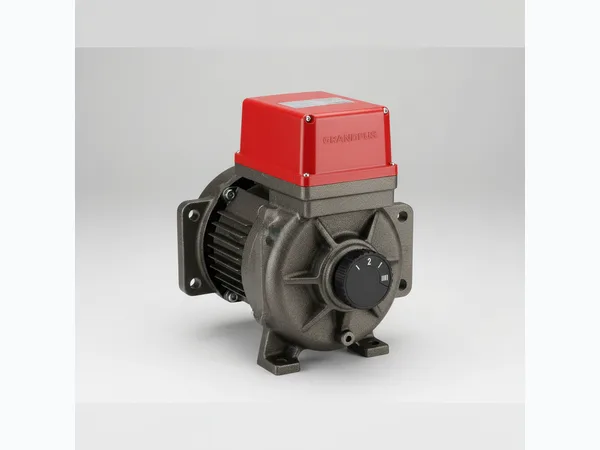

Для стандартного коттеджа 150–200 м² сопротивление радиаторной разводки из полипропилена или сшитого полиэтилена PEX составляет 1.5–2.5 метра водяного столба (насос 25-40). Если в доме смонтированы протяженные петли теплого пола (более 70–80 метров на контур), требуется насос с напором не менее 5–6 метров (типоразмер 25-60).
3. Мокрый ротор против сухого: ресурс и бесшумность
В бытовых системах применяются насосы исключительно с «мокрым ротором»: ротор двигателя и керамические радиально-упорные подшипники омываются и смазываются перекачиваемым теплоносителем. Ротор отделен от статора тонкостенной гильзой из немагнитной нержавеющей стали. Преимущества: шум не более 25–28 дБА (на границе слышимости) и отсутствие изнашивающихся сальниковых уплотнений.
4. FMEA: заклинивание вала и кавитационный износ

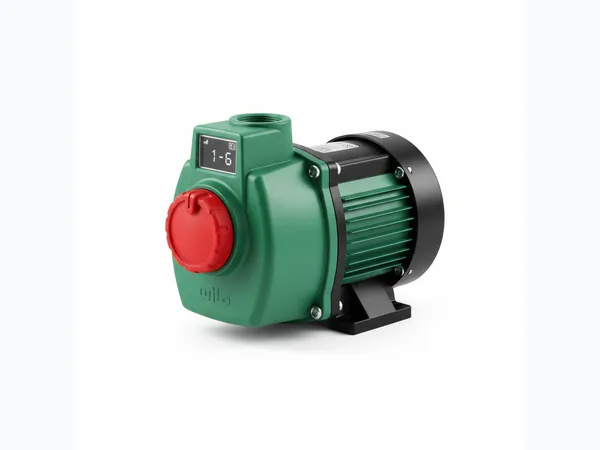

Летом, когда отопление выключено на 4–5 месяцев, соли жесткости кристаллизуются в зазоре между керамическим валом и графитовой втулкой подшипника. Осенью при первом включении двигатель не может провернуть вал и гудит. В частотных насосах предусмотрена функция автоматической защиты от залипания: контроллер раз в 2 недели кратковременно прокручивает вал на максимальном крутящем моменте.
5. Правила монтажа: горизонтальность вала двигателя
Критическое правило монтажа насоса с мокрым ротором: ось вала электродвигателя обязана располагаться строго горизонтально! При вертикальной установке вала в верхней подшипниковой втулке образуется воздушная пробка, подшипник работает всухую и разрушается за несколько недель.
