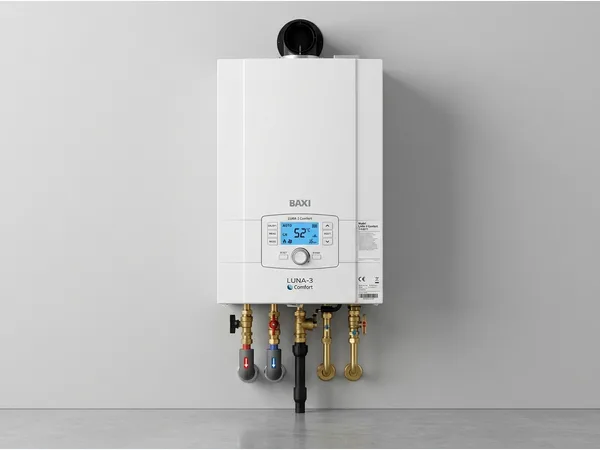

Инженерный гид: проектирование связки одноконтурного котла и бойлера БКН
Чтобы система обеспечивала гостиничный комфорт горячей воды и мгновенную подачу без слива остывшей воды, проверяйте производительность змеевика бойлера, линию рециркуляции и гидравлическую развязку.
1. Приоритет горячего водоснабжения (ГВС) через трехходовой клапан
Одноконтурный котел работает на две независимые системы по принципу приоритета ГВС:
- Обычный режим: котел отапливает радиаторы и теплые полы по температуре комнатного термостата (+40...+65°C).
- Запрос на нагрев бойлера: датчик NTC в гильзе бойлера фиксирует остывание воды ниже уставки (например, ниже +50°C). Котел мгновенно переключает встроенный трехходовой клапан на змеевик бойлера и разгоняет горелку на максимальные 24 кВт с температурой подачи +80°C. Весь объем бака 150–200 литров нагревается всего за 15–20 минут, после чего трехходовой клапан возвращается к отоплению дома. Дом за это время остыть не успевает.
2. Расчет мощности теплообменника бойлера (змеевика)
Мощность спирального змеевика бойлера обязана соответствовать или слегка превышать мощность котла. Если к котлу 24 кВт подключить дешевый бойлер со слабым змеевиком на 15 кВт, котел не сможет сбросить тепло в бак, начнет перегреваться и тактовать на полную мощность. Для котла 24 кВт площадь теплообменника змеевика должна быть не менее 0.8–1.0 м² (мощность от 24 до 30 кВт).
3. Рециркуляция горячей воды: горячая вода за 1 секунду
Главная проблема домов без рециркуляции — необходимость долго сливать остывшую воду из труб, пока от котельной дойдет горячая. Линия рециркуляции с отдельным маленьким бронзовым насосом (мощностью всего 5 Вт) непрерывно гоняет горячую воду по замкнутому кольцу через полотенцесушители ко всем смесителям. Открывая кран в любой точке дома, вы моментально получаете воду стабильной температуры.
4. FMEA: защита от бактерий легионелл и износ магниевого анода
В теплой застойной воде при температуре +35...+45°C размножается опасная бактерия Legionella pneumophila. В современных котлах заложена функция антилегионеллы: раз в неделю автоматика прогревает бойлер до +65°C на 30 минут, пастеризуя бак. Вторая обязательная деталь — магниевый или титановый анод: он защищает эмалированную сталь бака от точечной коррозии в микротрещинах эмали и подлежит замене каждые 2 года.
5. Подбор расширительного бака санитарной воды для бойлера
Вода при нагревании расширяется. Поскольку на входе в бойлер стоит обратный клапан (не пускающий горячую воду обратно в холодный водопровод), расширяющейся воде некуда деваться. На линии холодной воды перед бойлером обязательно монтируют специальный синий или белый мембранный расширительный бак для питьевой воды объемом не менее 10% от емкости бойлера (для бака 200 л нужен расширитель на 18–24 л) и предохранительный клапан на 6 бар.
